交换机大家应该都有接触过，一般在公司及网吧里边都是常见的网络连接器，但是对交换机的作用及设置方法，大家应该都比较陌生。接下来的这篇文章将为您详细介绍。
交换机的作用
交换机也叫交换式集线器，它通过对信息进行重新生成，并经过内部处理后转发至指定端口，具备自动寻址能力和交换作用，由于交换机根据所传递信息包的目的地址，将每一信息包独立地从源端口送至目的端口，避免了和其他端口发生碰撞。广义的交换机就是一种在通信系统中完成信息交换功能的设备。
在计算机网络系统中，交换机是针对共享工作模式的弱点而推出的。集线器是采用共享工作模式的代表，如果把集线器比作一个邮递员，那么这个邮递员是个不认识字的“傻瓜”——要他去送信，他不知道直接根据信件上的地址将信件送给收信人，只会拿着信分发给所有的人，然后让接收的人根据地址信息来判断是不是自己的！而交换机则是一个“聪明”的邮递员——交换机拥有一条高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，当控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口。目的MAC若不存在，交换机才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部地址表中。
可见，交换机在收到某个网卡发过来的“信件”时，会根据上面的地址信息，以及自己掌握的“常住居民户口簿”快速将信件送到收信人的手中。万一收信人的地址不在“户口簿”上，交换机才会像集线器一样将信分发给所有的人，然后从中找到收信人。而找到收信人之后，交换机会立刻将这个人的信息登记到“户口簿”上，这样以后再为该客户服务时，就可以迅速将信件送达了。
交换机的设置方法/步骤
本人家里用的这种是小型的交换机，只有几个接口的，家用是够了的，另外其他的交换机设置也是跟这种一样的，首先看图片如下图：背面是网线的插槽；

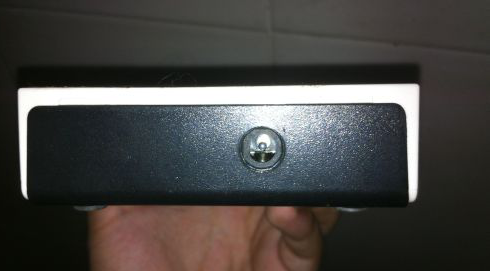

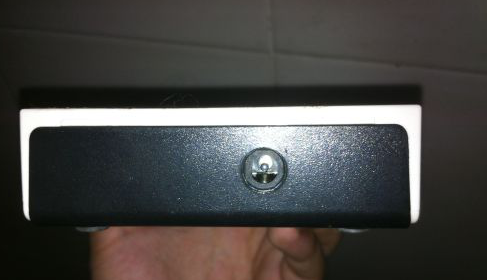

这是交换机的侧面，通常都是电源线的接口，当然了不同的交换机可能的位置有些许不同，但一般都在侧面。

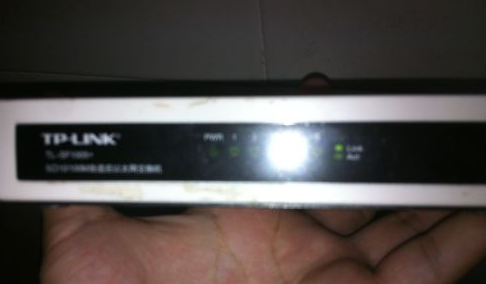

这是正面，主要是交换机的指示灯，等等，可通过此处确定你的网线是否连接成功
下面我们来开始设置交换机。在下图中的电源线连接成功。将电源连接成功之后，通常教皇及正面会有一盏指示灯亮起。
接下来我们吧网线接好，首先将外来的宽带网线接入到交换机的其中一个接口，然后在用网线连接交换机和你的电脑，连接过程中，可以查看正面的指示灯，如果一直在闪说明连接成功了。

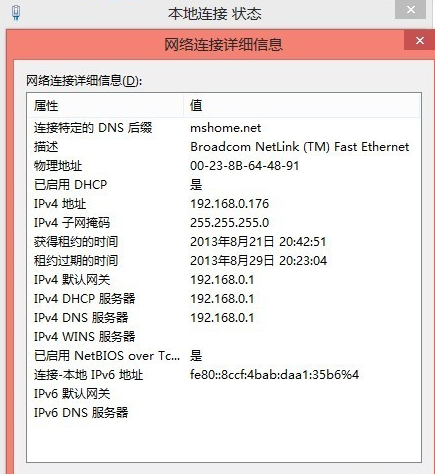

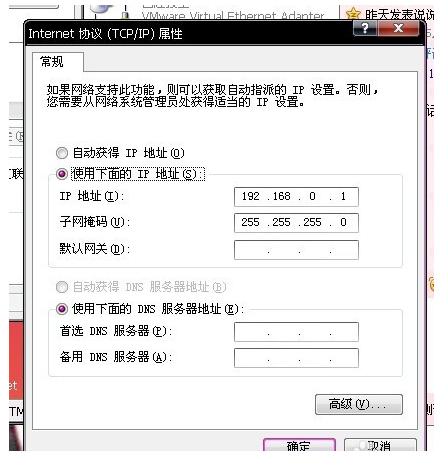

解析来我们需要设置一台主机，将IP地址固定，如192.168.0.1 如下图

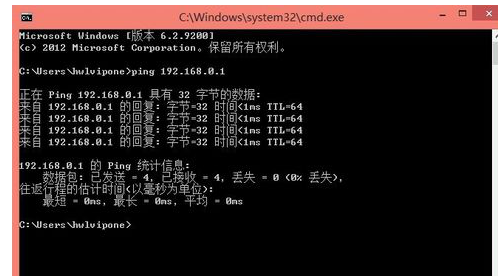

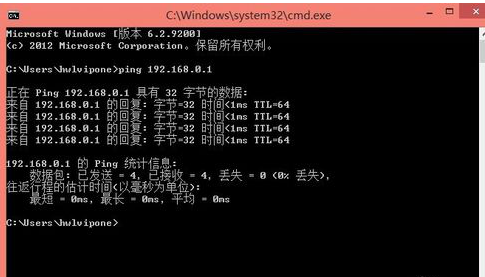

假如你的一台电脑设置的IP如上图，那么另外几台电脑的IP也应该设置在同一个网段，也就是说 要设置成192.169.0.* (*号代表任何255以下的数字。)设置好之后，我们测试一下是否成功，打开运行输入“cmd” 然后PING 命令 看是否连接成功

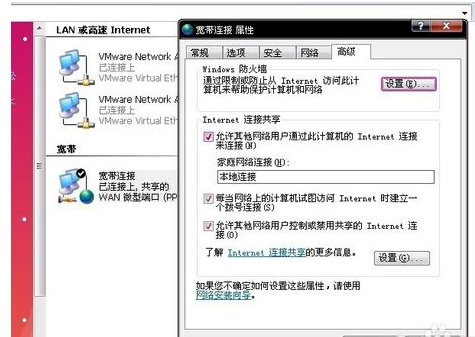

接下来，我们再回到主机上，也就是192.168.0.1这台电脑，点击网络连接中的 宽带连接，右击---属性---高级。 然后设置好共享网络。设置好之后，宽带连接后面会显示“共享的”三个字，如下图。这样就可以了。
